蜘蛛式升降機底盤的穩固性對機器至關重要

日期: 2016-9-26 15:23:44 作者: 普雷斯特 來源: 機械工程網

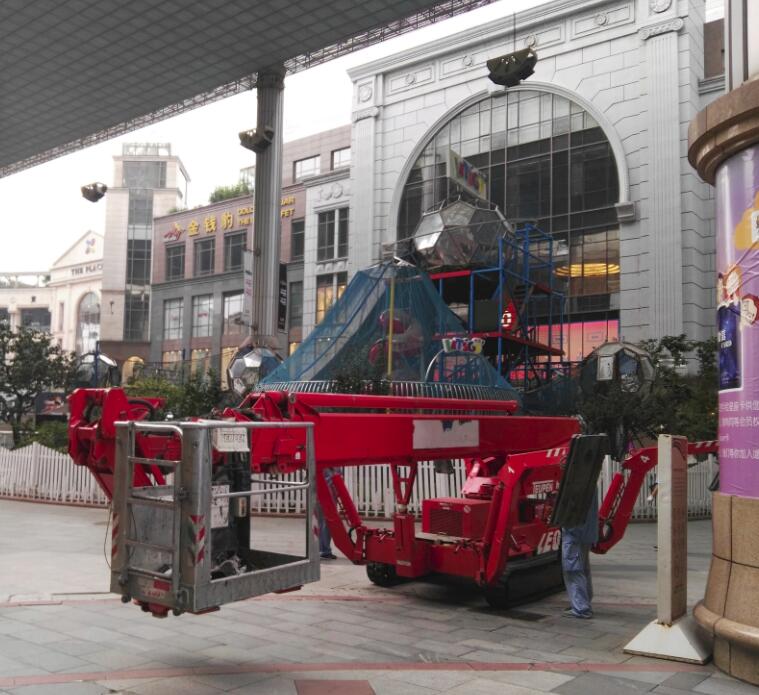

 隨著我國經濟的快速展開，具有高大內部空間結構的體育館、酒店等建筑大量增加。對這些建筑中止安裝、維護、裝飾、清潔等作業時一必需求有高空作業設備。蜘蛛式升降機具有4條獨立的蜘蛛式液控支腿，能獲得較大的支撐面積。支腿收起后尺寸小，具有可靠性高、作業效率高和工作范圍廣、順應性強等優點。升降機作業時，底盤上的4條支腿下放使整個車體離地。但由工作業場地不平，可能招致底盤處十傾斜狀態，降低了升降機的抗傾覆穩定性，因此需求對底盤中止調平，以保證作業安全。

 蜘蛛式升降機的結構上車部分裝置包括伸縮臂裝置、折臂裝置、籃體裝置、回轉裝置;下車部分包括支腿裝置、行走裝置。

升降機作業前，必需先將其4條支腿伸出，使整個車體起升離地，然后根據土作地點的理論情況，單獨支配一條或同時一支配多條支腿動作使下車底盤處十水平狀態，以進步作業過程中的抗傾覆才干。支腿使整個車身離地，既能延長底盤的運用壽命也能擴展升降機的作業范圍。

 蜘蛛式升降機的調平系統的組成，調平系統由檢測裝置、控制裝置和調平執行機構組成。檢測裝置為安裝十底盤上的雙軸傾角傳感器、支腿上的微動開關和壓力傳感器，其中雙軸傳感器用來檢測底盤的傾斜度，其檢測值作為系統調平控制的依據，檢測精度直接影響著底盤調平精度。控制裝置為PLC控制和電磁比例閥操控手柄、電磁換向閥通電按鈕。調平執行機構主要由4組帶有自鎖功用的閥控單桿活塞液壓缸和電磁閥組成。
